用途

　　JLW1（DK5）-1600A系列智能型低壓真空斷路器（以下簡稱斷路器）主要適用于交流50Hz（60Hz）額定電壓380V、660V、1140V、額定電流630A至1600A的配電網絡中，用來分配電能，保護線路，防止電源設備遭受過載、欠電壓、短路、單相接地等故障的危害。在正常條件下也可作為線路的不頻繁轉換之用。該斷路器具有多種保護功能，可做到選擇性保護，且動作正確。避免不必要的停電，提高供電的可靠性。

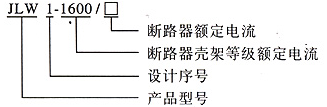

型號及意義






正常工作條件

　　1、周圍空氣溫度為-5℃～+40℃且24h的平均值不超過+35℃。

　　注：①下限值為-10℃或-25℃的工作條件，在訂貨時須向制造廠申明。

　　　　② 上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商

　　2、安裝地點的海拔高度不超過2000m.

　　3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較低溫度下可以有較高的相對濕度;最濕月的月平均最大相對濕度為90%。同時該月的平均最低溫度為+25℃，并考慮到變化發生在產品表面上的凝露。

　　4、污染等級為3級。

　　5、斷路器安裝類別Ⅳ，輔助電路安裝類別除了欠電壓瞬動脫扣器線圈和ST30-M控制器用的電源變壓器一次側線圈與斷路器相同外，其余為Ⅲ。
