用途

　　JLW2系列智能型萬能式低壓斷器（以下簡稱斷路器），適用于交流50Hz，額定電壓至660V（690V）及以下，額定電流630A～6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載，能提高供電可靠性，避免不必要的停電。同時帶有開放式通訊接口，可進行四遙，以滿足控制中心和自動化系統的要求。斷路器在海拔2000米時脈沖耐壓8000V（不同海拔按標準修正，最高不超過12000V）。該斷路器不帶智能控制器及傳感器可作隔離器用，標示為。

斷路器符合GB1408.2《低壓開關設備和控制設備低壓斷路器》和IEC60947-2《低壓開關設備和控制設備斷路器》等標準。

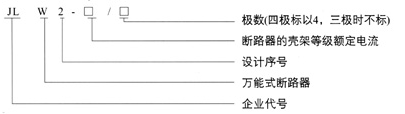

型號及意義






 正常工作條件

　　1、周圍空氣溫度

　　上限值不超過+40℃，下限值不低于-5℃，24h平均值不超過+35℃;注：下限值為-10℃或-25℃的工作條件，用戶應向本廠申明;

　　上限值超過+40℃或下限值低于-10℃或-25℃的工作條件，用戶應與本廠協商。

　　2、安裝地點的海拔不超過2000m.

　　3、大氣條件

　　大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以在較高的相對濕度，最濕月的月平均最大相對濕度為90%，同時該月的平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。超過規定，用戶應與本廠協商。

　　4、污染等級為3級

　　5、防護等級：IP30，斷路器安裝在柜體小室內，且加裝密封門柜、防護等級達IP54

　　6、使用類別：B類或A類

　　7、安裝類別

　　額定工作電壓660V（690V）及以下的斷路器以及欠電壓脫扣器，電源變壓器初級線圈用于安裝類別：IV;輔助電路及控制電路安裝類別為 Ⅲ。

　　8、安裝條件

　　斷路器應按本說明書要求安裝，斷種器的垂直傾斜度不超過5度（礦用斷路器的傾斜度不超過15度）。
